Расчёт дымохода по размерам

Выберите схему и задайте длины участков — посчитаем, сколько и каких деталей нужно, с ценой каждой. Состав потом можно поправить и отправить в корзину.

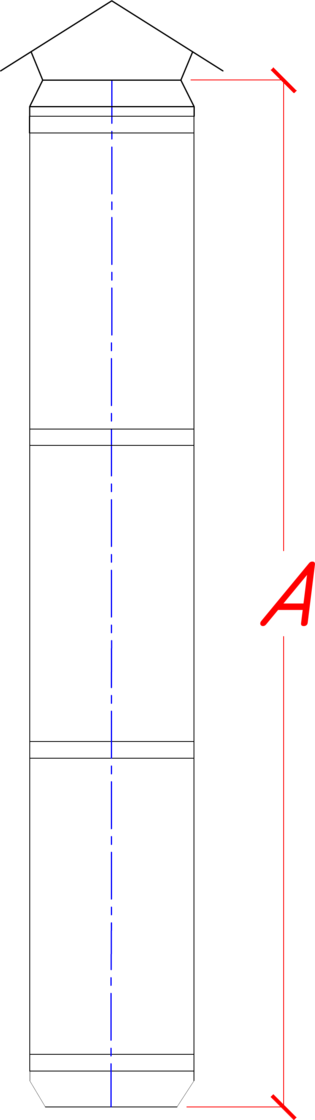

Вертикальный — прямо вверх Труба идёт от печи прямо вверх и выходит через перекрытие и кровлю. Вся трасса собирается из сэндвича — утеплена по всей высоте.

Схема: Через тройник 90° — горизонталь и вертикаль

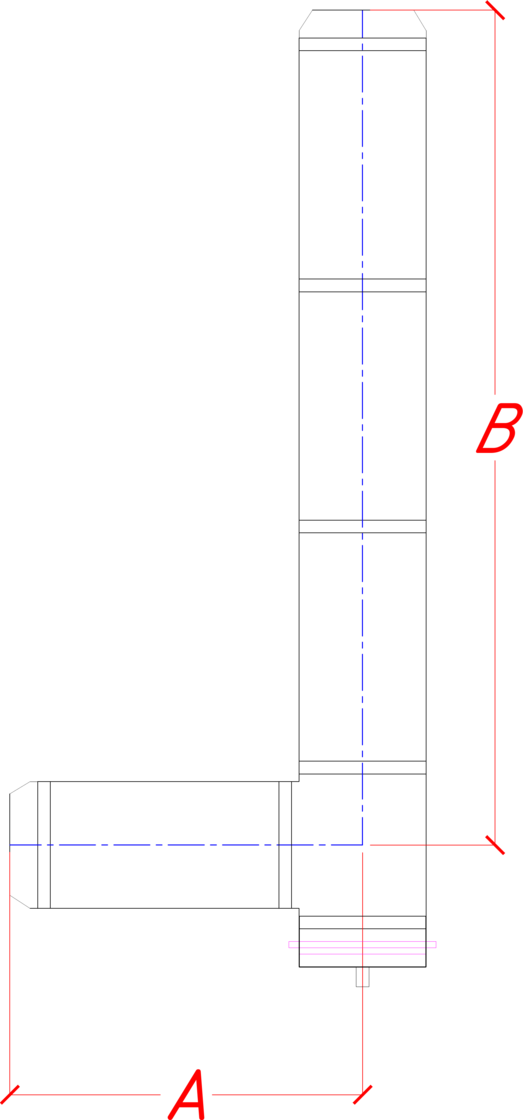

Через тройник 90° — горизонталь и вертикаль От печи идёт горизонтальный участок, входит в тройник 90°, от тройника труба поднимается вверх. Под тройником — монтажная площадка: на ней стоит вес вертикали. Снизу на площадку надет конденсатоотвод. Вся трасса из сэндвича.

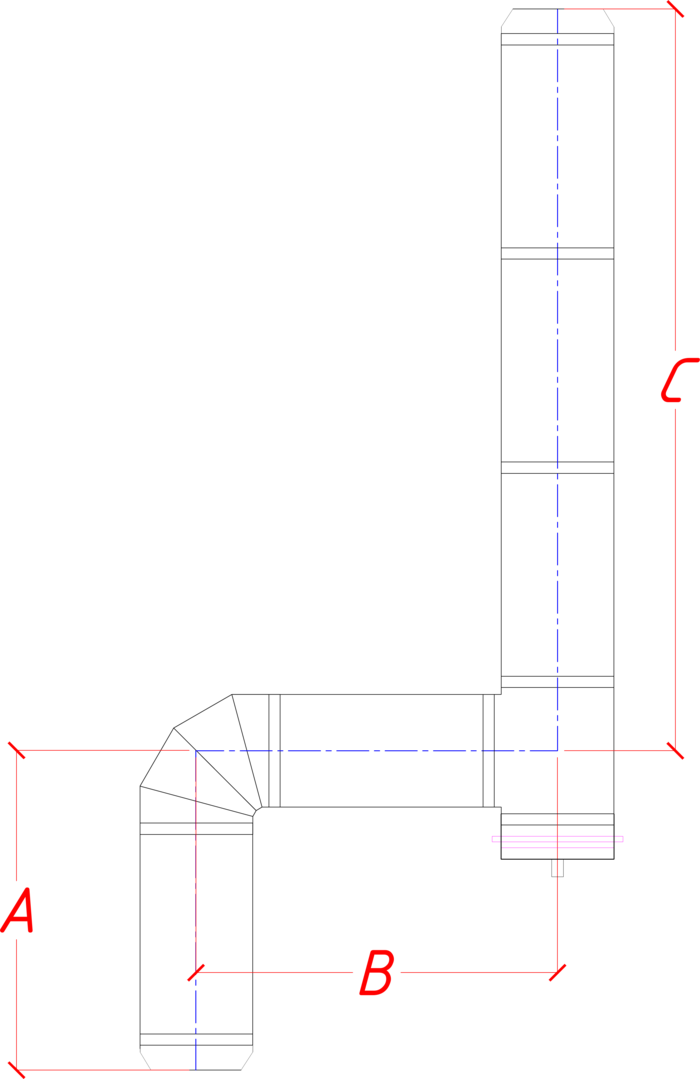

С подъёмом от печи — A · B · C От патрубка печи труба поднимается вверх, поворачивает коленом 90° в горизонталь, входит в тройник 90° и от него идёт вверх до среза над кровлей. Под тройником — монтажная площадка на консоли, снизу на неё надет конденсатоотвод. Вся трасса из сэндвича.

Как считаем

Из заданной длины вычитается то, что занимает фасонина, а остаток набирается трубами 1,0 / 0,5 / 0,25 м. Труба даёт в трассе меньше своего номинала: раструб съедает 50 мм, поэтому метровая труба добавляет 950 мм.

Все округления идут в плюс: недобрать высоту нельзя, дымоход должен дотянуться до нужной отметки. Из подходящих вариантов выбирается самый дешёвый.

Трасса считается целиком из сэндвича — утеплённая труба от самой печи. Поэтому высоту достаточно задать одной цифрой: делить её на «до перекрытия» и «выше» больше не нужно. Одностенка в каталоге есть, её можно добрать отдельно.

Размеры берутся как есть. Какой длины горизонтальный участок и на какую высоту поднимать трубу — проектное решение, оно принимается до заказа. Расчёт превращает ваши размеры в список деталей и считает цену.

Проход через кровлю расчёт подбирает сам — по уклону вашей крыши, разделку вместе с фланцем. Если схема нестандартная, позвоните, посчитаем под ваш объект.
